循环泵管道布置要求有哪些?

点击次数:   更新时间:21/04/15 13:41:04     来源:www.tzhypumps.com关闭分    享:
  循环泵是防腐泵化工生产中常用的一种。磁力泵的形式有垂直、水平、离心、自吸等。使用和安装泵需要注意什么,管道布置有什么要求?
  一、泵的管道布置
  水泵布置有三种类型:室外布置、半室外布置和室内布置。
  室内布局:水泵可安装在寒冷或多风的室内。如果工艺要求设备布置在室内,其所属的泵也应布置在室内。
  露天布置在:露天布置的循环泵通常集中布置在管廊的下侧,也可以分散在泵送设备附近。其优点是通风良好,操作维护方便。
  半室外布局的水泵适用于多雨地区。一般情况下,泵布置在管廊的下方,上管道的上部设置雨棚。或者把水泵安排在框架的下层,用框架平台作为雨棚。根据与泵相关的设计布置要求,这些泵可以布置成单排、双排或多排。
  三、泵的布置应考虑管道的灵活设计要求
  1、为了防止泵停止时物料反冲,应在循环泵的排放管上设置一个止回阀。止回阀应位于切断阀前,停车后切断阀应关闭,以避免止回阀阀板长期受压损坏。
  2、泵体不应承受进出口管道和阀门的重量,所以进泵前后的管道需要有支撑装置,尽量在拆泵时不要设置临时支撑。
  3、吸入管应尽可能短,转得少,避免管径突然减小。

  4、吸入管的直径不应小于泵的吸入口。泵的吸入口水平时,应设置偏心异径管,采用的泵吸入口垂直,可设置同心异径管。

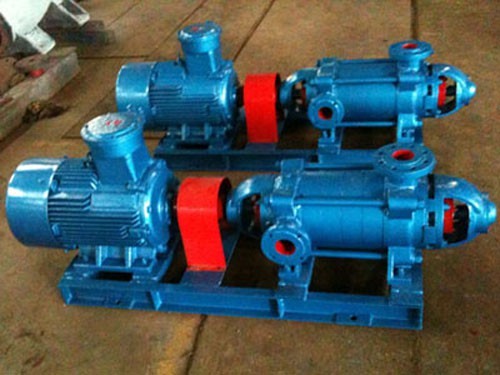

循环泵

  二、水泵管道设计布置具体要求如下:
  1、成排布置的循环泵应根据防火要求、运行条件和材料特性分组布置;当泵布置在室外或半室外时;工作温度等于或高于自燃点的可燃液体泵应集中布置;泵与工作温度低于自燃点的可燃液体泵之间的防火距离不应小于4.5m与液烃泵之间的防火距离不应小于7.5m。
  2、双排布置时,两排泵的动力端应相对,中间留检修通道;输送危险物质(如丙烯氢氰酸等)的泵房。应与其他泵房分开设置。
  3、循环泵布置在室内时,两排之间的净距不应小于2m。泵端或泵侧与墙的净距应满足运行维护要求,且不应小于1m;当立式泵布置在主管道或机架下方时,泵体安装和维护所需的空间应留在其上方。
  4、公共备用泵应布置在相应泵的中间。
  5、除安装在联合基础上的小型泵外,两台泵之间的净距不应小于0.7m。
  6、当泵布置在主管道下方或外侧时,泵区通道净宽为2m,小净高为3m,循环泵端前的操作通道宽度不应小于1m。
  7、当泵成排排列时,应取出泵。对准人口中间线,或对准泵端基础侧线。
  8、泵布置在管廊下方或外部时,无论是单排还是双排,泵和驱动器的中间线应与管廊垂直。

  9、泵的基础表面应高出地面200毫米。小不得小于100毫米;在循环泵吸入口前安装过滤器时,泵基础的高度应考虑过滤器易于清洗和拆卸。

循环泵

  循环泵管道布置要求就是这些了。循环是指泵的作用,而离心泵是指泵的结构。这是两个概念。它的工作原理用来循环水的泵。例如,热水管道中的热水由它循环的。
